За всички ентусиасти като мен, ще представя моя последен проект и по-точно стерео усилвател с лампи ECL86. Идеята ми даде колега от форума на сандъците, Pichaga933, а схемата я взех от един немски сайт.
И така за целта ще използваме две кутии от стари захранвания на компютри.
Измерих и започнах разпробиване на отворите за цоклите, използвах бургия Ф15 и мини дрелка за дооформянето им.
Напръсках ламарината със спрей мат и се получи нещо такова.

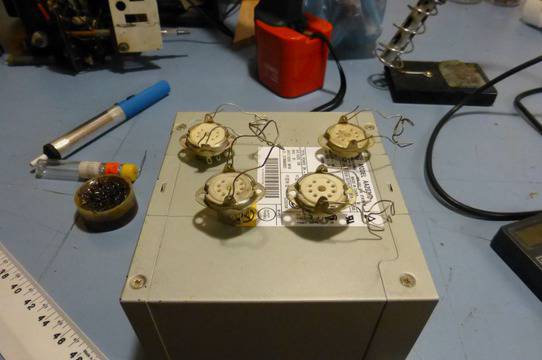

Монтирах цоклите, като за начало бяха 4 броя. Разположих изходните трансформатори от радио Акорд 104 диагонално, за да не се зашумяват.
Пуснах кабелите за отоплението и вързах два резистора към маса за да избегна брум. Отоплението задължително се прави по усукана двойка като на снимката и с по-дебели проводници. Монтирах стерео потенциометър 2х100к и буксите за входния сигнал.
Входния сигнал задължително се пуска по екраниран кабел към предусилвателя пак с цел избягване на брум.
Първо включване и всичко работи. Сложих двоен триод за управление на индикаторните лампи понеже не можах да ги подкарам ефективно по друг начин.
Кутията на захранващия блок претърпя доста промени.
В крайна сметка се получи това.
